- 0 - 1’000 (kg)
- 0 - 5’415 (mm)
- 0 - 6’350 (mm)
Carrelli commissionatori V10
Commissionatore verticale per corsie strette
Postazione di lavoro ergonomica per corsie strette
Il commissionatore verticale V10 Linde è progettato per eseguire compiti di picking al primo e secondo livello, oltre che per lavorare occasionalmente fino a un’altezza di 6,35 metri. La cabina e i comandi sono ergonomici per lavorare senza affaticarsi. Il carrello elevatore è disponibile con pallet calpestabile o sollevamento ausiliario. È possibile combinare diversi motori di sollevamento, varianti di telaio, cabina e montante in qualunque modo. I carrelli si possono così adattare in modo ottimale alle singole esigenze e possono raggiunge alte prestazioni. Si può, inoltre, installare una guida meccanica o induttiva o si può manovrare liberamente. La portata massima è di 1.000 kg.
Proprietà
Sicurezza
L’operatore deve toccare due sensori con le mani e un pulsante presenza operatore per poter muovere il carrello elevatore, impedendo così abusi o errori di comando. Per poter manovrare il carrello elevatore, i cancelletti basculanti controllati elettricamente devono essere chiusi a partire da un’altezza della pedana di 1,20 metri. Con cabina sollevata in curva, il carrello elevatore si muove automaticamente più lentamente. Il sistema di assistenza opzionale Linde System Control (LSC) regola automaticamente e in continuo la velocità a seconda dell’angolo di sterzata e dell’altezza di sollevamento.
- Tre consensi per azionare il carrello
- Velocità ridotta automaticamente in curva e con cabina sollevata
- Buona visibilità grazie all’ampia larghezza del montante
- Cancelletti basculanti controllati elettronicamente
Ergonomia
Grazie ai comandi particolarmente semplici ed ergonomici, l’operatore può manovrare il V10 con precisione e senza sforzi eccessivi. La cabina offre molto spazio per le procedure di picking, in quanto è molleggiata e protegge l’operatore dalle vibrazioni. Il piano di salita basso riduce gli sforzi delle gambe in caso di frequente salita e discesa. Nel modello con sollevamento ausiliario, la protezione bassa in direzione delle forche semplifica i movimenti tra scaffale e pallet. I diversi vani e gli equipaggiamenti speciali, come la predisposizione per autoradio, i ventilatori, il terminale dati e gli scanner, gli specchietti o i fari, sostengono l’operatore durante il lavoro.
- Cabina spaziosa
- Altezza di salita e della protezione bassa
- Cabina ammortizzata
- Comando ergonomico
Movimentazione
I commissionatori verticali V10 dispongono di potenti motori a corrente trifase per elevate velocità di sollevamento e marcia. Inoltre, i carrelli elevatori possono contemporaneamente muoversi e sollevarsi. In tal modo, l’operatore raggiunge in minor tempo la posizione desiderata sullo scaffale utilizzando il percorso più rapido. I carrelli elevatori possono essere configurati in modo estremamente personalizzato per ogni impiego: con pallet calpestabile o sollevamento ausiliario e con varietà di cabine, telai e varianti del montante. Grazie a queste caratteristiche e al comando ergonomico, i carrelli raggiungono sempre un’elevata produttività. I motori elettrici a basso consumo e un recupero di energia durante la frenatura rendono l’impiego più economico.
- Marcia e sollevamento contemporanei
- Velocità elevate di guida e sollevamento
- Equipaggiamenti personalizzati
- Recupero di energia
Assistenza
Tutti i componenti del carrello elevatore sono facilmente accessibili per il tecnico del service. Inoltre, tramite connessione CAN-Bus, può leggere e controllare facilmente tutti i dati sul computer portatile. Il sistema di raffreddamento attivo migliora la disponibilità del carrello elevatore anche in condizioni di lavoro intense. I motori a corrente trifase incapsulati non richiedono manutenzione. Il cambio della batteria avviene lateralmente tramite rulliera o con l’aiuto di un paranco.
- Connessione CAN-Bus
- Componenti per l’assistenza facilmente accessibili
- Sistema di raffreddamento attivo
- Motore esente da manutenzione
Dati tecnici
Model | Portata/Carico | Sollevamento | Velocità, con / senza carico | Raggio di volta | Corridoio con pallet 800 x 1200 longitudinale |
---|---|---|---|---|---|
V 10 Montante Simplex | 1,0 (t) | 1500 (mm) | 9 / 9 km/h | 1485 (mm) | 1190 (mm) |
V 10 Montante Standard | 1,0 (t) | 4550 (mm) | 10 / 10 km/h | 1650 (mm) | 1380 (mm) |
Equipaggiamento optional
-
Avvisatore acustico
-
Rescue Alarm
-
Quadro di comando
-
Supporti portaoggetti
-
Linde BlueSpot™
-
Imbottitura diello schienale ergonomica
-
Guida induttiva
-
Linde System Control (LSC)
-
Pulsanti per operatore in accompagnamento
-
Cancelletti basculanti
-
Predisposizione per autoradio
-
Specchietto modulare
Avvisatore acustico
L’avvisatore è udibile quando il carrello elevatore è in movimento e avverte pedoni e altri carrelli elevatori della sua presenza.
Rescue Alarm
Il sistema di controllo del veicolo monitora, in modo opzionale, i diversi sensori sul quadro di comando, sulla sbarra laterale e sul pedale presenza operatore e avverte con un segnale acustico se avviene un comando errato.
Quadro di comando
Il quadro di comando può essere posizionato sul lato del carico o sul lato del carico e del montante. La versione sul lato del montante segue la stessa logica di quella sul lato del carico.
Supporti portaoggetti
È possibile installare ad esempio terminal, scanner, leggio portadocumenti o altri dispositivi personalizzati. Le piantane per il fissaggio sono posizionate a destra e a sinistra del montante nonché sul lato del carico.
Linde BlueSpot™
Il dispositivo Linde BlueSpot™ aumenta la sicurezza in azienda, perché il fascio di luce blu a LED rende visibili i carrelli elevatori, senza generare rumore.
Imbottitura diello schienale ergonomica
L’imbottitura ergonomica e regolabile su tre livelli viene utilizzata quando il carrello elevatore è manovrato dal lato del carico. L’operatore può appoggiarsi su di essa durante la marcia.
Guida induttiva
I carrelli elevatori dispongono di sensori che riconoscono il filo conduttore nel pavimento. Il carrello elevatore viene guidato, in tal modo, con sicurezza.
Linde System Control (LSC)
Il sistema garantisce una movimentazione più veloce e una maggiore sicurezza, regolando la velocità del carrello elevatore a seconda di angolo di sterzata e altezza di sollevamento.

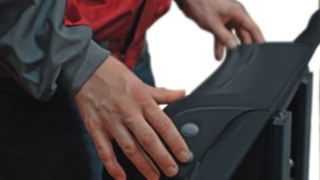

Pulsanti per operatore in accompagnamento
Sui due lati del carrello elevatore si trovano dei pulsanti sul montante di sollevamento, tramite i quali l’operatore manovra il commissionatore dall’esterno, camminando contemporaneamente accanto al carrello.
Cancelletti basculanti
Se l’operatore si appoggia ai cancelletti, questi sporgono di lato. In tal modo, egli raggiunge meglio lo scaffale e rendere il picking più semplice.
Predisposizione per autoradio
Il carrello elevatore è dotato di un collegamento da 12 V/50 W, nonché di altoparlanti e un’antenna nella cabina.
Specchietto modulare
Il pacchetto di serie comprende un ampio specchietto retrovisore e faretti di lavoro laterali che illuminano l’ambiente di lavoro nello scaffale. Il pacchetto può essere completato con una ventilazione che rinfresca l’operatore, in caso di temperature elevate alle altezze di sollevamento più alte.
